在资源甘特图和订单甘特图上，可以根据需要设置工作的标签是否显示，以及显示的内容，即订单、物品、工艺、数量、备注等信息，而且显示内容的顺序可以设置，显示的时间格式也可以自由设置。

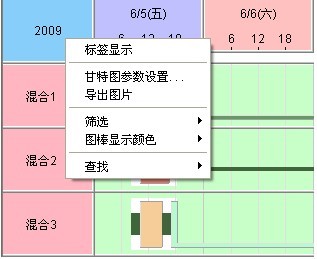

1）在资源甘特图上（或订单甘特图上），在日期栏与资源栏相交处（或日期栏与订单栏相交处）的单元格，右键单击，弹出右键功能菜单，如下图：



2）选择“标签显示”，会实现工作标签显示与不显示之间的转换。

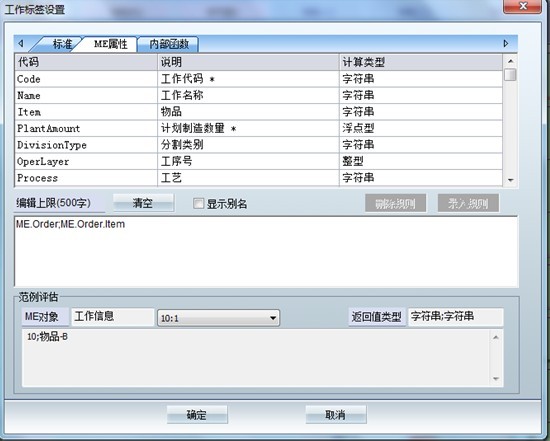

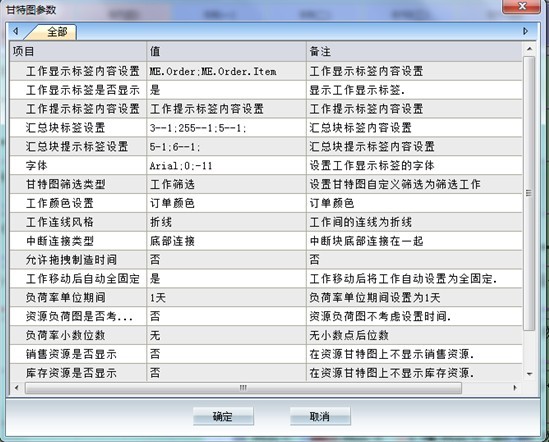

3）选择“甘特图参数设置”，弹出“甘特图参数”对话框，双击“工作显示标签内容设置”输入框，弹出“工作标签设置”对话框，如下图：

可双击ME属性中的某一行，系统将在对话框中增加对应的表达式，在范例评估中将会有对应的参考值。

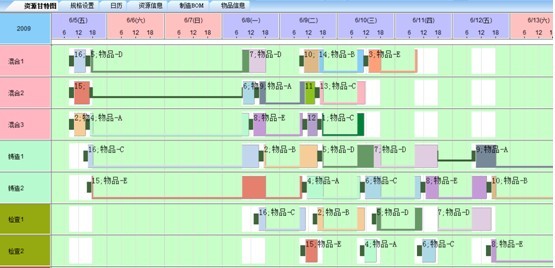

如上图选定订单代码和订单物品为显示内容，则甘特图上显示工作所在订单的代码：

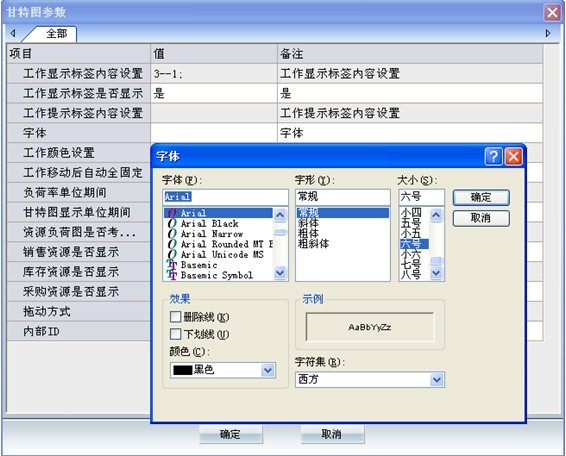

4）工作标签显示字体的大小、字形、颜色都可以指定，在弹出的“甘特图参数”对话框中，单击“字体”值，弹出“字体”对话框，如下图：



选定后，确定，确定，则在工作标签中显示设定的字体。

甘特图上工作的颜色，不仅可以在订单上定义，也可在物品、资源上定义，或者根据其他属性定义，如工作状态、交货期、优先级等。

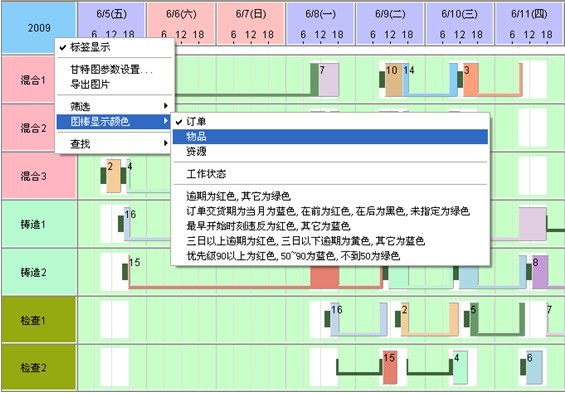

在资源甘特图上（或订单甘特图上），在日期栏与资源栏相交处（或日期栏与订单栏相交处）的单元格，右键单击，在弹出的右键功能菜单中选择“图棒显示颜色”，在其下一级子菜单中，可根据需要选择“订单”、“物品”、“资源”及其他选项，如下图：

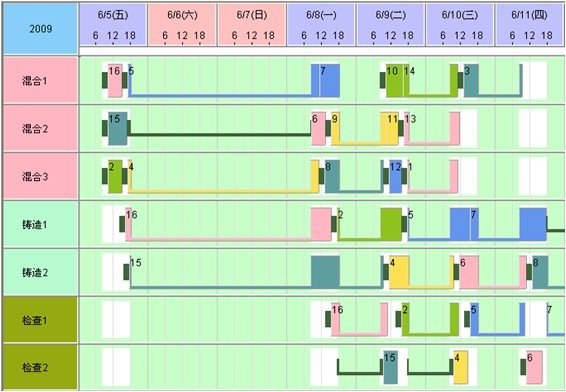

选择物品后，甘特图中的工作将按物品显示颜色，如下图：

说明：此处的物品是指订单物品，而非工序的输出物品。

资源甘特图上，具有关联关系的工作图棒间可显示连线，而这种连线的类型既可以为折线，也可以为斜线，可由用户自行设定，默认为折线。

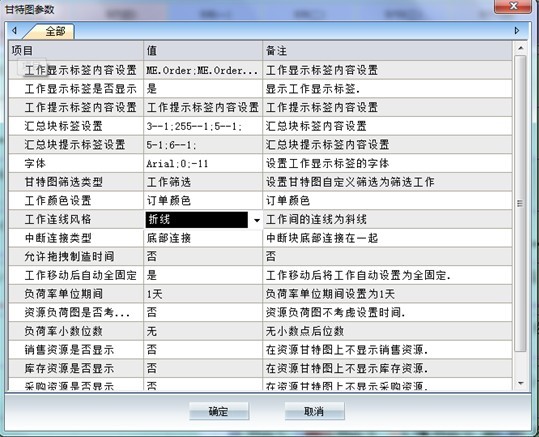

甘特图参数表-工作连线风格，选择需要的选项，确定。

在资源甘特图中，工作中断时的连接类型，有三种选择：底部连接，中部连接，无连接。可由用户自行设定，默认为底部连接。

甘特图参数表-中断连接类型，选择需要的选项，确定。





当前显示的甘特图和负荷图可以导出，并以jpg格式保存到当前文件存放的路径。

在资源甘特图中（或其他图中），右击日期栏与资源栏相交处的单元格（或其他图中左上角单元格），选择“导出图片”，则当前甘特图或负荷图将会导出。

甘特图和负荷图中的筛选分别用于筛选：资源甘特图和资源负荷图中的资源、订单甘特图中的订单类型、库存负荷图中的物品类别。

在资源甘特图中（或其他图中），右击日期栏与资源栏相交处的单元格（或其他图中左上角单元格），选择“筛选”，在其弹出的下一级子菜单中，可根据需要选择选项。

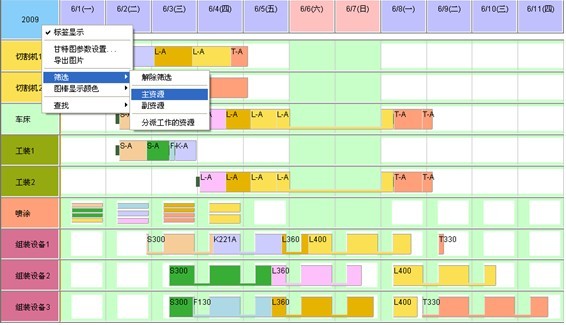

如在资源甘特图中，设置筛选“主资源”，如下图：

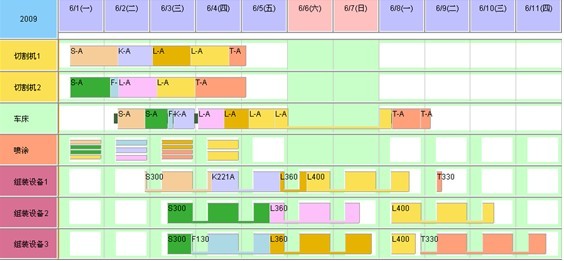

筛选后的资源甘特图中仅显示主资源，不再显示副资源，结果如下图所示：
